A105鍛鋼法蘭閘閥

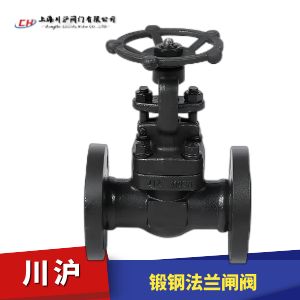

A105鍛鋼法蘭閘閥圖片

A105鍛鋼法蘭閘閥 型號：Z41H

A105鍛鋼法蘭閘閥閥體材質采用A105，法蘭標準可選用國標法蘭、美標、日標法蘭等，上海川滬閥門可以根據客戶現場法蘭連接標準進行定做。結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。

使用范圍
A105鍛鋼法蘭閘閥應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

A105鍛鋼法蘭閘閥 技術參數

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 墊片 316夾柔性石墨 316夾PIFE
6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 銷釘 A276 420 A276 304
9 填料壓套 A276 410 A182 F304(L) A182 F316(L)
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 410
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 潤滑墊片 A473 431
18 填料 Flexible Graphite PTFE
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃

A105鍛鋼法蘭閘閥 結構圖

A105鍛鋼法蘭閘閥結構圖

A105鍛鋼法蘭閘閥 外形尺寸

規格Specs 壓力等級CLASS L H(開) W D3 D2 D1 T f N- φ 重量Woight
英制
British System 		公制
Motric System 		縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP
1/2 15 150 108 166 169 100 100 35 60.5 89 11.5 1.6 4-16 4.5 5
300 140 66.5 95 14.5 1.6 4-16 4.8 5.2
600 165 66.5 95 14.5 6.4 4-16 5.9 5.9
3/4 20 150 117 169 193 100 125 43 70 98 13 1.6 4-16 5.2 6.1
300 152 82.5 118 16 1.6 4-19 6.2 6.3
600 190 82.5 118 16 6.4 4-19 7.4 7.5
1 25 150 127 193 230 125 160 51 79.5 108 14.5 1.6 4-16 8.2 8.4
300 165 89 124 17.5 1.6 4-19 9.3 8.6
600 216 89 124 17.5 6.4 4-19 10.4 10.2
1-1/4 32 150 140 230 246 160 160 63.5 89 118 16 1.6 4-16 11.5 14.3
300 178 98.5 133 19.5 1.6 4-19 14 14.5
600 229 98.5 133 21 6.4 4-19 16.2 16.7
1-1/2 40 150 165 246 283 160 180 73 98.5 127 17.5 1.6 4-16 12.5 15.4
300 190 114.5 156 21 1.6 4-22.5 15.5 15.6
600 241 114.5 156 22.5 6.4 4-22.5 17.5 17.4
2 50 150 178 263 330 180 200 92 120.5 152 19.5 1.6 4-19 20.3 22.7
300 216 127 165 22.5 1.6 8-19 23.4 22.8
600 292 127 165 25.5 6.4 8-19 28.3 28.7
規格Specs 壓力等級K L H(開) W D3 D2 D1 T   N- φ 重量Weight
英制
Brtish System 		公制
Mstric Systsm 		縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP
1/2 15 10K 108 166 169 100 100 52 70 95 12 1 4-15 4.8 5
20K 140 70 95 14 4-15 5.2 5.2
40K 165 55 80 115 20 4-19 6.4 6.5
3/4 20 10K 117 169 193 100 125 58 75 100 14 1 4-15 5.4 5.5
20K 152 75 100 16 4-15 6.5 6.6
40K 190 60 85 120 20 4-19 7.8 8
1 25 10K 127 193 230 125 160 70 90 125 14 1 4-19 8.6 8.8
20K 165 90 125 16 4-19 9.7 10.8
40K 216 70 95 130 22 4-19 11.5 12.2
11/4 32 10K 140 230 246 160 160 80 100 135 16 2 4-19 13.2 14.3
20K 178 100 135 18 4-19 14.5 14.5
40K 229 80 105 140 24 4-19 17.8 13
11/2 40 10K 165 246 283 160 180 85 105 140 16 2 4-19 14.8 15.06
20K 190 105 140 18 4-19 15.9 16.2
40K 241 90 120 160 24 4-23 18.8 19
2 50 10K 178 263 330 180 200 100 120 155 16 2 4-19 21 22.7
20K 216 120 155 18 8-19 25 26
40K 292 105 130 165 26 8-19 29.5 30
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要A105鍛鋼法蘭閘閥產品詳細樣本。

A105鍛鋼法蘭閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

A105鍛鋼法蘭閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
